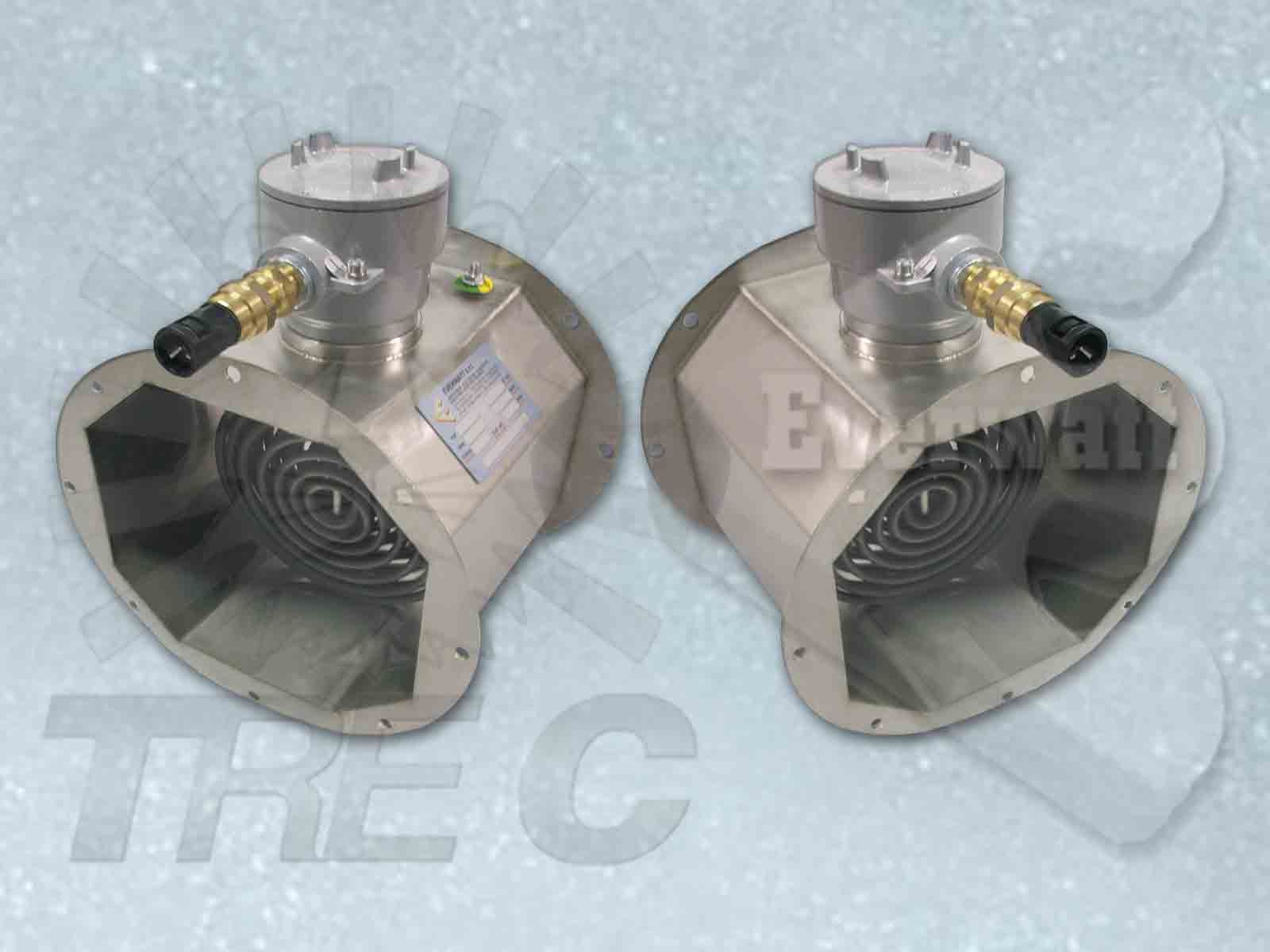

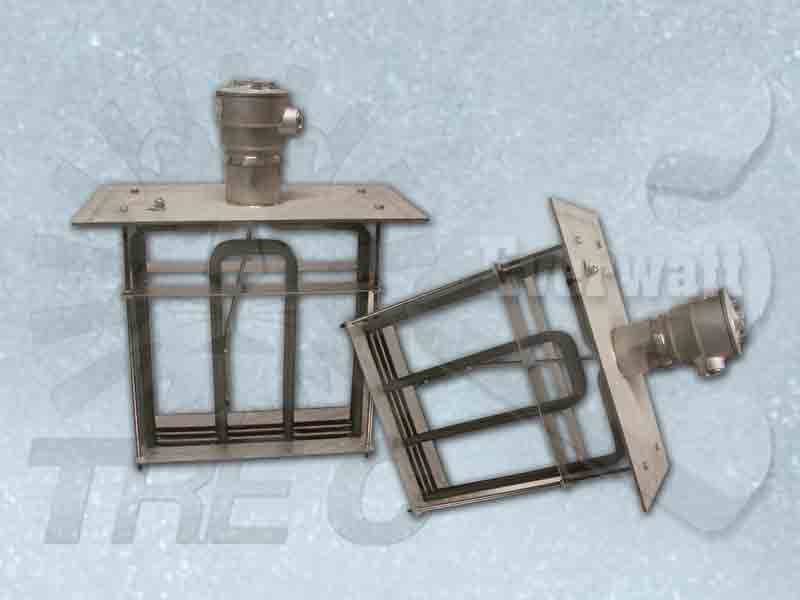

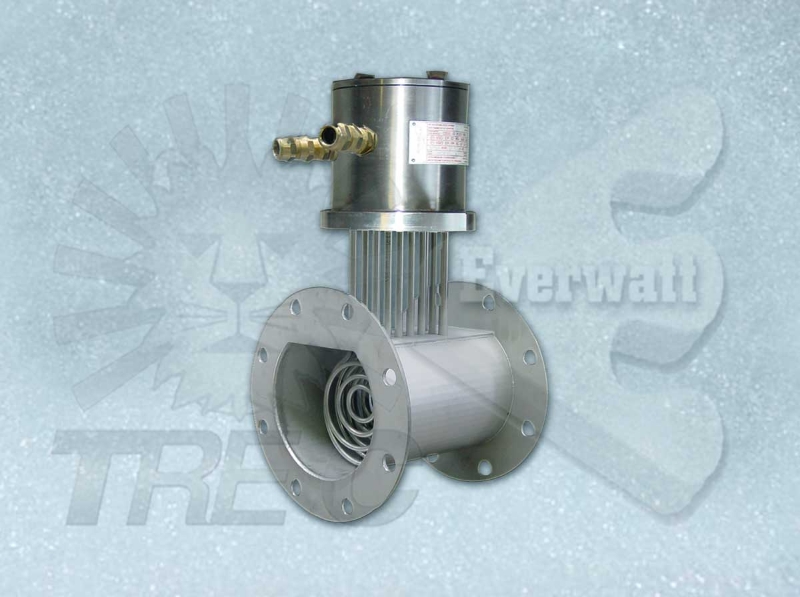

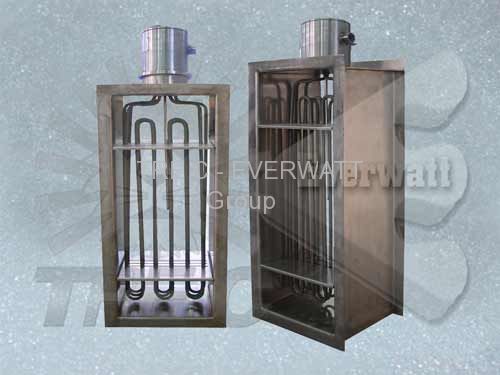

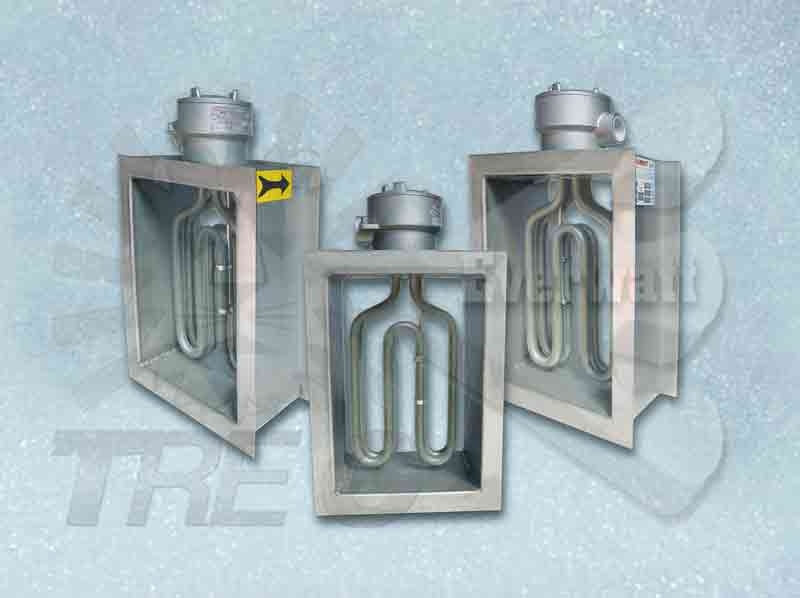

Электрические катушки отопления с воздуха ГОЛОВА взрывозащищенный (ATEX сертиф.)
обзор
Электрического нагрева воздуха с головой обогреватели сертифицированы ATEX электрические соединения широко используются в условиях ограниченного давления (менее 0,2 бар) и принудительной циркуляцией.
Они состоят из банков нагревательных элементов (ребристый или не ребристые), специально разработаны и предназначены, приведет к более высокой производительности и в то же Stemp, высокой температуре.
Температура на выходе (расход воздуха термообработанная) и плотности записи (Вт / см ²), в дополнение к тип жидкости и скорость жидкости (воздуха или газа) в метрах в секунду (м / с) являются переменными, которые вместе, определяют температуру, что установлено на бортовой батареи.
Чтобы обеспечить соответствие этих продуктов, которые будут установлены в опасных зонах и опасность взрыва, электрические соединения размещаются и охраняются в закрытом корпусе, как электрические соединения или протестированы для использования во взрывоопасных средах.

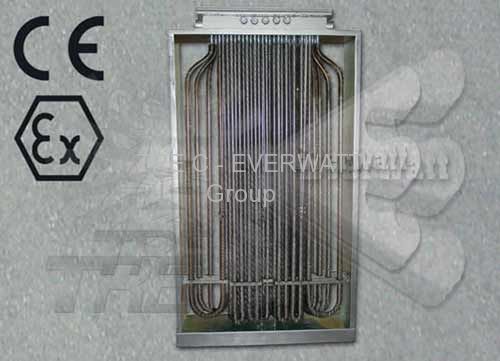

Электрические взрывозащищенном ATEX испытания, как правило, используется в условиях с низким давлением (<0,2 бар) и принудительной циркуляцией. Бронированные нагревательные элементы, установленные на борту этих специальных обогревателей Конструкция и расположение с конкретными макет, с тем чтобы максимально теплообмена.
Температура поверхности зависит от температуры элементы, необходимые конкретному приложению и выход из несущей поверхности и сам признается (Вт / см ²) и, конечно же типа жидкость нагревается и его скорость, измеряемая в метрах в секунду (м / с) или в килограммах в час (кг / ч).
Глава электрических соединений область наиболее сильно пострадавшим от применения, когда эти обогреватели опасные темы. Каждая боеголовка взрывозащищенный электрический нагреватель может иметь один или больше голов ATEX и таким образом подходит для использования во взрывоопасных средах.
Мы можем сделать электрических батарей боеголовки взрывозащищенный ATEX сертифицированы (сертифицировано для использования взрывоопасных сред EEx-де, зона 1 и 2 – II2G / ATEX D) СЕ, выполненный в полном соответствии с недавним ЦЕИ и CENELEC.
Этот тип электрических обогревателей изготовлены из высококачественных материалов, как углеродистая сталь, нержавеющая сталь AISI-304, AISI-321, AISI-316 и Incoloy800 (элементы трубки отопление) и оцинкованной стали или из нержавеющей стали AISI-304 FeZn / 316 (ограничена рамочной структуры для сдерживания элементов и головы до защиты электрических контактов IP65-IP66) и поставке материалов для выходных каскадов и контроля температуры устройства (такие как ДНЯО или газ).
Область применения
- Отопление и кондиционирование, отопление зданий и сооружений в опасных условиях работы
- Упаковочное оборудование и упаковка сайты установки для использования в потенциально опасных и вредных условий труда
- Отопление продуктов и / или жидкости, считаются опасными, например, воздуха и газов (аргона, азота) процесс, который используется в промышленных процессах, расположенные в опасных зонах.
КАЧЕСТВА ПРОДУКЦИИ “CERTIFIED
Весь цикл производства аккумуляторов электрических нагревателей ATEX подлежит строгому контролю со стороны контрольных органов, занимающихся предопределенных временных циклов, строгий контроль в полном соответствии с ATEX правил. Кроме того, этот вид продукции, тщательно проверяются на сопротивление изоляции, электрическую прочность, а омическое значение тока утечки в контексте организации бизнеса сертифицирована по ISO 9001:2015 и в полном соответствии с нормами IEC / EN стандартов (EN 60079-0:2009, EN 60079-1:2007, EN 60079-7:2007, EN 61241-1:2004).
При разработке данного вида продукции, наш технический отдел использует передовые компьютерные программы, чтобы определить размер и компьютеры термодинамической эффективности, для того, чтобы максимально использовать преимущества, с учетом условий эксплуатации электрических самой батареи.
При производстве опыт, накопленный за 50 лет на национальном и международном рынках, во всех основных отраслях промышленности в мировой экономике, наши технические и коммерческие решения всегда обеспечивают лучшие технические и дизайна, а также наиболее подходящих материалов для ‘конкретного клиента приложения.
Уже в предложении, мы различаем себя от конкуренции на национальном и международном уровне, в обеспечении все технические детали и результаты термодинамических расчетов, которая показывает, правильного размера батареи.
ПОЛЕЗНЫЕ проектными данными х

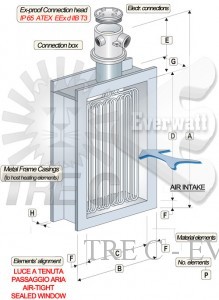

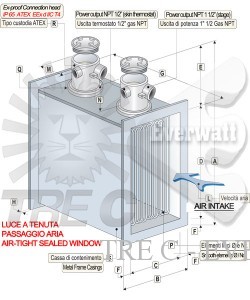

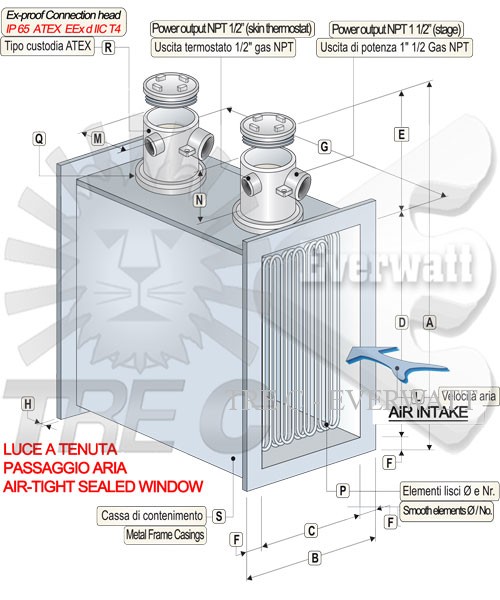

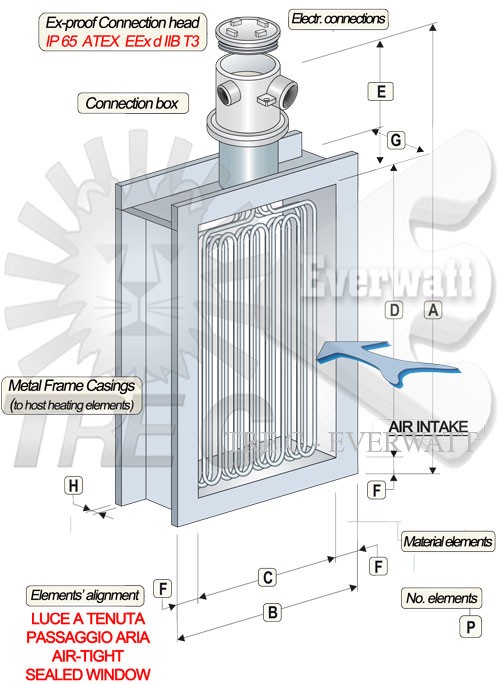

Строительство электрических батарей бронированных воздушного отопления, в том, что эта состоит из гладкой или ребристой нагревательные элементы, требует некоторых знаний технические данные, необходимые для дизайна:
- Тип жидкости: газ или воздух
-
Кодирование ATEX рабочем месте (внутреннего или наружного применения, в присутствии выветривания).Часть электрических соединений размещены в вольерах или испытанных стандартных углеродистой стали или из нержавеющей стали IP65/IP66 классифицируется как ATEX сертифицированные взрывозащищенные проверены и х-де-IIB и IIC класса темп. Т1-Т6 ATEX II2G использования / установки во взрывоопасных зонах (Ex TD A21 IP6X II2D TX).
- Рабочая температура
- NET LIGHT: Side D х С (см ² площади)
-
AIR FLOW: Air обдувается вентилятором для охлаждения бронированных элементов (м ³ / ч)
- Степень защиты: IP65 или IP66 защиты
- СТАДИОНЫ: разбиение общей установленной мощности
- ПИТАНИЕ: Напряжение питания электрической батареи, и одно-и трехфазные линии напряжении (Volts/1Ph Volts/3Ph Или..)
- Номинальная мощность: Суммарная мощность установленных на борту бронированной электрический нагреватель (кВт)
-
ТЕПЛО БЫСТРЫЙ ПЕРЕХОД: Разность температур между входом и выходом температуры воздуха (дельта Т ° С)
- Перепад давления: перепад давления между входом и выходом воздуха (мм H2O)
| Classe Temp. ATEX / ATEX Temp. Class | ||||||||||||
| ‘T6′: 85°C | ‘T5′: 100°C | ‘T4′: 135°C | ‘T3′: 200°C | ‘T2′: 300 | ‘T1′: 450°C | ||||||||||||
| Lungh. Z.N. / Cold zone Lg. | A | B | A | B | A | B | A | B | A | B | A | B |
| 300 mm | T6 | X | T4 | X | T3 | X | T3 | X | T2 | X | T2 | X |
| 250 mm | T6 | X | T4 | X | T3 | X | T3 | X | T2 | X | T2 | X |
| 200 mm | T6 | X | T4 | X | T3 | X | T3 | X | T2 | X | – | |
| 150 mm | T6 | X | T4 | X | T3 | X | – | – | – | |||
| 100 mm | T6 | X | T4 | X | T3 | X | – | – | – | |||
| 0 mm | T6 | X | – | – | – | – | – | |||||
| Temp. Lavoro / Working Temp. | 0°C | 100°C | 150°C | 200°C | 250°C | 300°C | ||||||
| Legenda:A = Classe Temp. / Temp. ClassB = Ex-proof head Temp.-proof allowance | (X)= Yes | (–)= Not | ||||||||||
Тип исполнения
Каждый электрический нагреватель воздуха обеспечивается безопасность (если этого требует заказчик), которое ограничивает температуру оболочки в случае перегрева температура поверхности нагревательных элементов, например, чтобы предотвратить повреждение нагревателя или системы, на которой он установлен. В зависимости от типа процесса, необходимого, наш технический отдел предлагает принять наиболее подходящие с контролем температуры устройства (термостата, термостат безопасности, J или K термопары или PT100 RTD). Кроме того, это также можно оборудовать воздуха с электрическим нагревателем или SCR тиристорные устройства для подключения к панели управления питанием и систем управления.
