ТЕРМОПАР

ОБЩИЕ ЧЕРТЫ

Термопары температурные датчики, которые работают с помощью двух различных проводников, соединенных на концах. Внутри них есть электрическая схема образована двумя металлическими проводниками из различных материалов свариваются на концах.

При наличии разности температур между двумя переходами, один генерирует циркулирующего тока, так называемые электродвижущая сила, в случае, если открыта одна из двух переходов, которая пропорциональна разности температур, и эти соединения называются горячий спай (также часто называют “совместной степени”), непосредственному воздействию температуры вы хотите измерить и холодного спая (или “холодного спая”), что соответствует стыке провода термопары и измерительной цепи, в то время как терминалы при комнатной температуре, разность потенциалов между ними пропорционально разнице между температурой и температурой окружающей среды для выявления .

Поляризации и интенсивности электродвижущая сила, зависит исключительно от типа из двух металлов, образующих термопары и температурой, при которой они подвергаются два сустава.

Для заданной температуры, термопары процесс измерения необходимо, чтобы спай при данной температуре (обычно 0 ° C), так что токовая петля генерируется в (электродвижущая сила) зависит только от температуры горячего спая.

Эти параметры зависят от материалов, из которых изготовлена ​​термопара.

Преимущества в использовании термопар:

• Возможность измерения в широком диапазоне температур (около 2000 ° С);
• Возможность использования материалов, устойчивых к различным условиям окружающей среды
• Термопары температурные датчики с низкой ценой.

Есть, однако, конкретные проблемы или недостатки в их использовании, кроме отсутствия линейность и низкое выходное напряжение.

Есть два структурных типов термопар:

1. Термопары с традиционной изоляцией

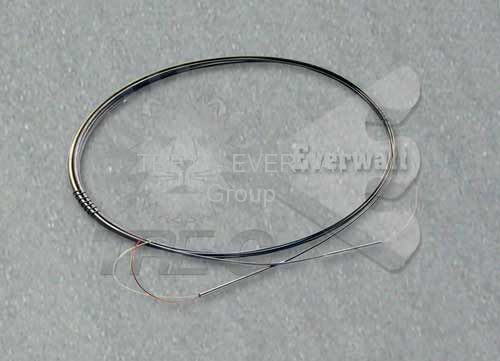

2. Минеральной изоляцией термопары.

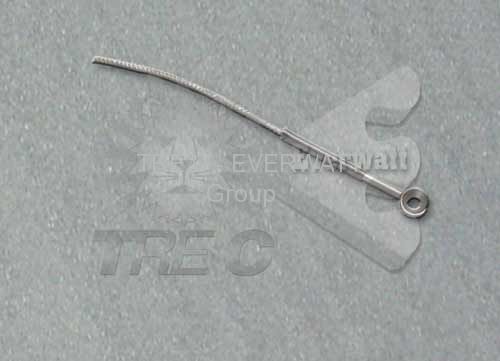

Термопар производится с традиционной изоляции:

Следующий график показывает время, необходимое для термопар изоляции

Минеральные достигают 63,2% измеренная разность температур в воде со скоростью 0,4 м / с

технические данные

в соответствии со стандартами EN 60584-2 класс 2, DIN 43710 класс 2, класс ANSI Mc.96.1 STD

Тип клеммы / тип соединенияСтандарт, Faston, подключаемые компенсируется форме MGN, фасонных вилка компенсируется Standard, с рукавами или с проводами длиной 7 мм. Тип модели (температурная шкала) / Тип кабеля
0/400°C, -40/+200°C, -50/+240°C, 0/400°CКоличество чувствительных элементов Простой 1 или 2 чувствительных элементов или двухместный
Тип датчика“J” (Fe-Co), типа “К” (Cr-Al), “T” (Cu-Co), “N” (Nicrosil-нисиловые)
Оболочка Диаметр (ОГ)Ø 0,5 – 1 – 1,5 – 2 – 3 – 4 – 4,5 – 6 – 8 мм или более, по спецификации заказчика
Материал оболочкиAISI304, AISI316 (макс. 600 ° C), Инконель 600 (макс. 1150 ° С)Оболочка Длина (LG)30, 50, 100, 200, 250, 1000 мм и более по спецификации заказчика
Длина удлинителя (если имеется) (LC)должны быть указаны в дмИзмерение соединенияОткрытые, изоляции или Массе
Диаметр крепежного отверстия (F) (если таковые имеются)Подходит для М4, М5, М6

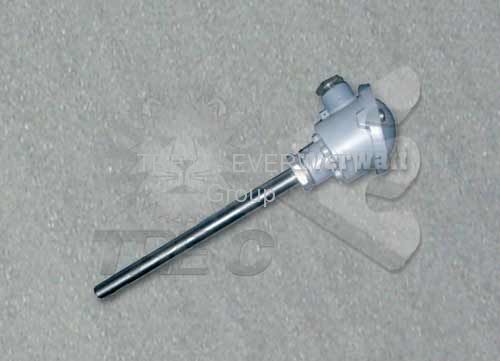

Кроме того, термопары можно также использовать при погружении приложений, в комплекте с соединительной головкой, для обычной изоляцией, предназначен для измерения и контроля системы общего

с низким, средним или высоким давлением. Эти модели устанавливаются с помощью резьбовой втулкой сварных непосредственно на (фиксированной) или по специальному суставов или фланец скользящей сжатия.Электрическое подключение производится в течение соединительной головки через керамический блок терминала. По желанию они могут быть альтернативы при условии, с аналоговым выходом 4-20 мА.

в соответствии со стандартами EN 60584-2 класс 2, DIN 43710 класс 2, класс ANSI Mc.96.1 Стандартный или СпециальныйЭлектрические соединенияM20x1, 5Тип модели (температурная шкала) / Тип кабеля
0 / 400 ° C, -40 / +200 ° C, -50 / +240 ° C, 0 / 400 ° CКоличество чувствительных элементов Простое или двойное
Тип датчика“J” (Fe-Co), типа “К” (Cr-Al), “T” (Cu-Co), “N” (Nicrosil-нисиловые)
Оболочка Диаметр (ОГ)Ø 6 – 8 – 10 – 13 – 17 – 21 MM
Материал оболочкиAISI304, AISI316 (макс. 600 ° C), AISI310 (до 1100 ° С), AISI446 (до 1050 ° С), Инконель 600 (макс. 1150 ° С)Глубина погружения оболочки (LG)50, 100, 200 мм или более, по спецификации заказчика
Длина расширение (LE)без расширения, 50, 100 или 150 мм
Измерение соединенияОткрытые (воздушные отверстия), на мели или изолированных
с резьбойГ. 1 / 8 “, 1 / 4”, 3 / 8 “, 1 / 2”Степень защиты испытания ярлык.минута IP54, IP65, IP65 сертифицирована ATEX IIC T6 Eexd

КАЧЕСТВА ПРОДУКЦИИ “CERTIFIED

Наш ассортимент термопар, при условии, в поддержку нашего широкого ассортимента продукции и аксессуаров в области термической обработки жидкостей, воздуха и газа, подвергается наиболее жестким контролем размеров и электрических испытаний в соответствии с правилами нашей системы качества компании ISO 9001:2015, сертифицирована и в полном соответствии с требованиями действующих стандартов IEC / EN.

ТЕРМОПАР СТАНДАРТ КАТАЛОГ

Мы можем поставить стандартный размер и тип термопары (термопары и термопары типа провод “К”, “J”, и т.д. …), большинство из которых доступны на складе для немедленной доставки, где нет необходимости для терморегуляции особенно сложным, кроме того, мы можем легко выполнить конкретные требования клиента, ограничивается целевое приложение, а конкретные требования к размеру и / или пользовательского закончить к порядку и условиям поставки в течение примерно четырех недель с момента получения заказа.

__________

Кабели для термопар (термопары кабелей)

В подтверждение, мы предлагаем широкий спектр кабелей для передачи сигналов и термопар.

Эти кабели изготавливаются из конкретного материала и теплоизоляции в зависимости от температуры и атмосферу, которая будет использоваться, из которых мы приводим, после чего некоторые физические характеристики для различных типов изоляции:

Для правильного измерения температуры, важно, чтобы передача напряжения сигнал, термопары, чтобы измерительный прибор не изменится в любом случае, и для этого, это ссылка, которая позволяет кабелю иметь очень схожие характеристики с тех термопары.

Есть три типа кабелей для термопар:

1. Термопара кабель – обычно используется для строительства термопарных датчиков, обеспечивает все особенности термопар термоэлектрического всем температурном диапазоне определяется эталон принята (DIN, IEC, ANSI).
2. Удлинительный кабель – обычно используется для подключения термопар к измерительным прибором, его проводники имеют одинаковые характеристики и термоэлектрические свойства соответствующих термопар в ограниченном диапазоне температур, в диапазоне 0-200 ° С.
3. Компенсация кабель – используется для подключения термопары к соответствующим измерительным прибором, и его проводники имеют различные характеристики, чем у термопар, которые связаны, хотя он сохраняет те же свойства термоэлектрических, с ограниченным диапазоном температур, как правило, в диапазоне от 0 -100 ° С или 0-150 ° С). Так же, как, например, мы можем думать о компенсации провод для термопар с плюсовой провод из меди (Cu) и отрицательные медно-никелевый сплав (Cu-Ni).

Ниже приведена таблица, которая показывает, соответственно, по типу удлинители и компенсации, характер проводников и допуски в соответствии с международными стандартами.

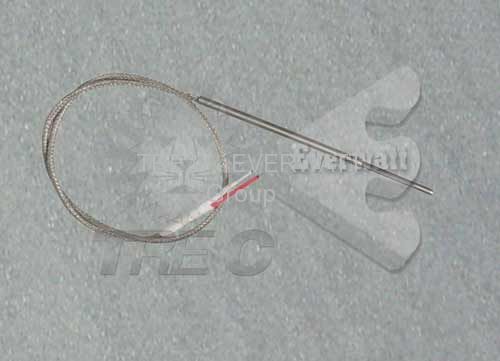

НЕКОТОРЫЕ ПРИМЕРЫ:

[Show as slideshow]

Для получения дополнительной информации см. “раздел Центр загрузки“
